多效精餾原理和多效蒸發相同，是采用壓力依次降低的若干個精餾塔串聯的操作流程，前一精餾塔的塔頂蒸氣用作后一精餾塔再沸器的加熱介質。這樣,除兩端精餾塔外,中間精餾裝置不必從外界引人加熱介質和冷卻介質。

多效精餾工作原理

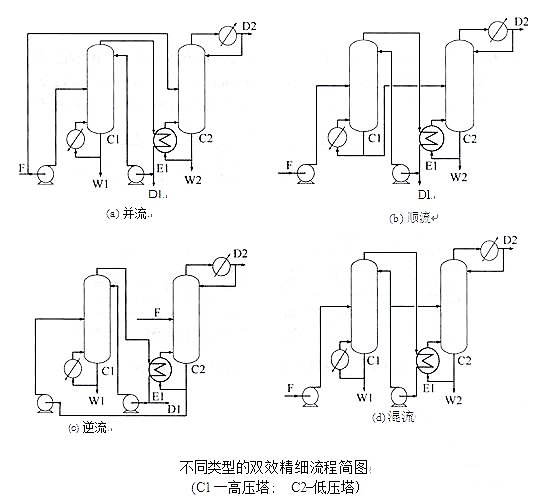

多效精餾是利用高壓塔頂蒸汽的潛熱向低壓塔的再沸器提供熱量，高壓塔頂蒸汽同時被冷凝的熱集成精餾系統。根據進料與壓力梯度方向的一致性，多效精館可以分為：

(1) 并流結構，即原料分配到各熱集成塔進料；

(2) 順流結構，進料方向和壓力梯度的方向一致，即從高壓塔進料；

(3) 逆流結構，進料的方向和壓力梯度的方向相反，即從低壓塔進料；

(4) 混流結構，從高壓塔進料，塔頂冷凝液入低壓塔。

技術優勢：

1. 節能率高，三效精餾逆流技術理論節能率可到65%，實際節能率也可以達到55%。

2. 系統可靠性高，減少動設備可降低系統故障率，保證系統長期的穩定運行。

3. 維護方便，無機械壓縮機，不需要進行動設備維護。

帝斯曼乙醇項目（采用雙效精餾節能技術）

山東昆達吡啶項目（采用雙效精餾節能技術）

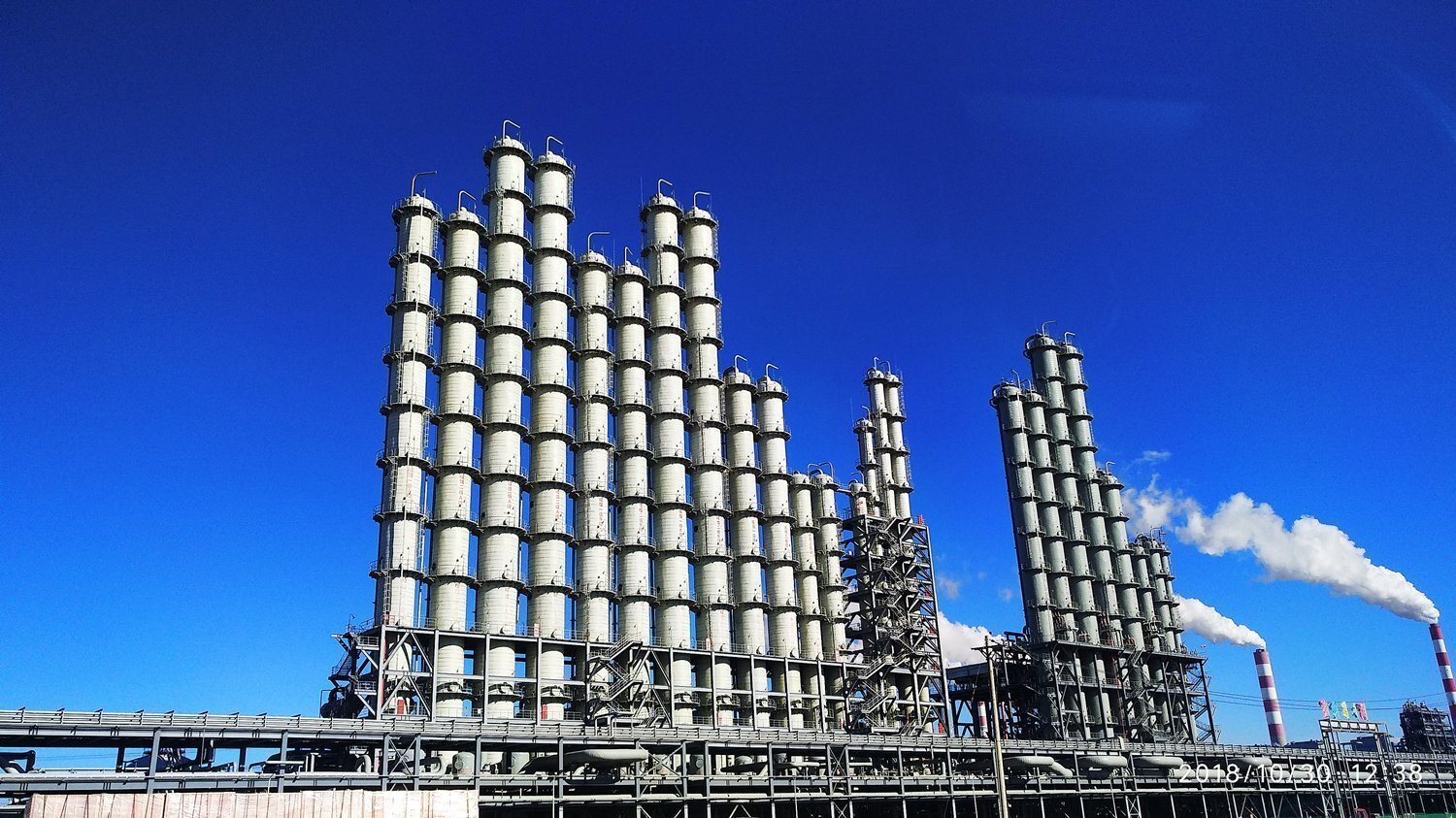

新疆東方希望多晶硅項目（采用多效精餾節能技術）
